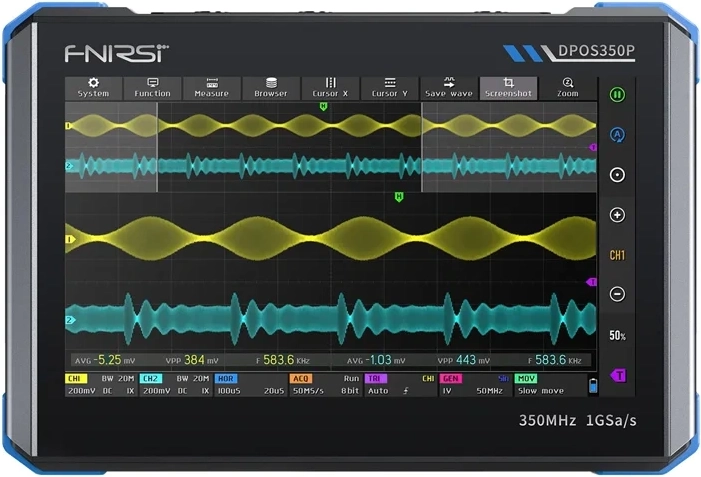

Fnirsi DPOS350P je všestranný digitálny osciloskop 4 v 1 s veľkým 7" dotykovým IPS displejom, ktorý kombinuje osciloskop, generátor signálu, spektrálny analyzátor a analyzátor frekvenčnej odozvy (FRA). Ponúka šírku pásma 350 MHz, vzorkovanie 1 GSa/s a prehľadné režimy vizualizácie vrátane Waterfall 3D pre rýchlu diagnostiku, testovanie a analýzu signálov v laboratóriu aj v teréne.
DPOS350P je navrhnutý na pohodlnú prácu v štýle tabletu – dotykové ovládanie urýchľuje nastavenie parametrov a 7" displej s rozlíšením 1024 × 600 poskytuje jasný prehľad o priebehoch aj spektre. Vďaka kombinácii viacerých meracích režimov šetrí miesto na stole a dokáže nahradiť niekoľko samostatných prístrojov.
Hlavné výhody a funkcie:
- Osciloskop (2 kanály): 350 MHz, 1 GSa/s, hĺbka pamäte 60 kpts, digitálna fluorescencia, FFT a vysoké rozlíšenie 8–16 bit.
- Generátor signálu: až 50 MHz (sínus), 14 štandardných priebehov + zachytený priebeh, nastavenie amplitúdy/offsetu aj pracovného cyklu.
- Spektrálny analyzátor: 200 kHz až 350 MHz, FFT 4K–32K, režimy Waterfall vrátane 3D zobrazenia, meranie kurzorom.
- FRA – analyzátor frekvenčnej odozvy: 100 Hz až 50 MHz na rýchle posúdenie zosilňovačov, filtrov a regulačných slučiek (Bodeho diagram).
Súčasť balenia: 2× sonda 350 MHz, nabíjačka QC18W, USB kábel, krokosvorky, používateľská príručka.
Špecifikácie
- Výrobca
- Fnirsi
- Model
- DPOS350P
- Počiatočná konfigurácia
- 5 predvolieb
- Jazyky
- čínština / angličtina / ruština / portugalčina
- Uhlopriečka obrazovky
- 7 palcov
- Rozlíšenie obrazovky
- 1024 × 600 pixelov
- Technológia obrazovky
- IPS, plný pozorovací uhol
- Režim interakcie
- kapacitná dotyková obrazovka
- Rozširujúce rozhranie
- kapacitná dotyková obrazovka
- Automatické vypnutie
- 15 minút ~ 1 hodina / vypnuté
- Aktualizácie
- podporuje aktualizácie obrazu .iso
- Požiadavky na nabíjanie
- QC18W – 12 V / 1,5 A
- Batéria
- 3,7 V lítiová, 8000 mAh
- Prevádzkový čas
- cca 3 hodiny
- Čas nabíjania
- cca 5 hodín
- Celková spotreba energie
- 10 W
- Chladenie
- pasívne (vzduch)
- Rozmery zariadenia
- 190 × 128 × 37 mm
- FRA: frekvencia budiaceho signálu
- 100 Hz ~ 50 MHz
- FRA: amplitúda budiaceho signálu
- 0 ~ 5 Vpp
- FRA: offset budiaceho signálu
- −2,5 V ~ +2,5 V
- FRA: počet frekvenčných bodov
- 20 ~ 500
- FRA: meranie kurzorom
- frekvencia / zisk / fáza
- FRA: prevádzkový režim
- jednorazový / cyklický
- FRA: kalibrácia systému
- podporovaná
- SA: metóda prevodu
- FFT
- SA: dĺžka FFT
- 4K ~ 32K
- SA: frekvenčný rozsah
- 200 kHz ~ 350 MHz
- SA: rozsah úrovne
- −60 dBmV ~ +260 dBmV
- SA: meranie kurzorom
- frekvencia / amplitúda
- SA: parametrické označenie
- maximálna harmonická energia
- SA: vodopádový graf
- podporovaný
- SA: 3D vodopádový graf
- podporovaný
- SA: automatické nastavenie
- podporované
- SA: kalibrácia systému
- podporovaná
- Osciloskop: počet kanálov
- 2
- Osciloskop: šírka pásma
- 350 MHz
- Osciloskop: doba nábehu
- 1 ns
- Osciloskop: max. vzorkovacia frekvencia
- 1 GSa/s
- Osciloskop: hĺbka pamäte
- 60 kpts
- Osciloskop: vstupná impedancia
- 1 MΩ / 14 pF
- Osciloskop: rozsah časovej základne
- 5 ns ~ 50 s
- Osciloskop: časová základňa (roll)
- 50 ms ~ 50 s
- Osciloskop: vertikálna citlivosť
- 2 mV ~ 20 V (1×)
- Osciloskop: vertikálny rozsah
- 16 mV ~ 160 V (1×)
- Osciloskop: presnosť DC
- ±2 %
- Osciloskop: presnosť času
- ±0,01 %
- Osciloskop: vstupná väzba
- DC / AC
- Osciloskop: pozadie mriežky
- zobraziť / skryť
- Osciloskop: posun priebehu
- hrubé / jemné nastavenie
- Osciloskop: ochrana proti prepätiu
- až 400 V
- Osciloskop: jas priebehu
- nastaviteľný
- Osciloskop: zobrazenie FFT
- podporované
- Osciloskop: digitálna fluorescencia
- podporovaná
- Osciloskop: útlm sondy
- 1× / 10× / 100×
- Osciloskop: hardvérové obmedzenie šírky pásma
- 150 MHz / 20 MHz
- Osciloskop: režim vysokého rozlíšenia
- 8 bitov ~ 16 bitov
- Osciloskop: meranie parametrov
- 12 typov
- Osciloskop: meranie kurzorom
- čas, perióda, frekvencia, úroveň, napätie
- Osciloskop: detekcia spúšťa
- digitálna
- Osciloskop: kanál spúšťa
- CH1 / CH2
- Osciloskop: režim spúšťania
- Auto / Single / Normal
- Osciloskop: hrana spúšťania
- Rising / Falling
- Osciloskop: útlm spúšťania
- L1 ~ L3
- Osciloskop: úroveň spúšťania
- manuálne / Auto (10 % ~ 90 %)
- Osciloskop: záznam snímky obrazovky
- 90 obrázkov
- Osciloskop: záznam vlnovej formy
- 500 sád
- Osciloskop: zobrazenie teploty farieb
- podporované
- Osciloskop: režim X-Y
- podporovaný
- Osciloskop: priblíženie časovej základne
- podporované
- Osciloskop: automatické nastavenie jedným tlačidlom
- podporované
- Osciloskop: nulový návrat jedným tlačidlom
- podporovaný
- Osciloskop: prehliadač dát
- podporovaný
- Generátor signálu: typy priebehov
- 14 štandardných + zachytený priebeh
- Generátor signálu: frekvencia
- 0 ~ 50 MHz (sínus), iné priebehy až 10 M / 5 M / 3 M
- Generátor signálu: amplitúda
- 0 ~ 5 Vpp
- Generátor signálu: offset
- −2,5 V ~ +2,5 V
- Generátor signálu: pracovný cyklus
- 0,1 % ~ 99,9
- Generátor signálu: rozlíšenie frekvencie
- 1 Hz
- Generátor signálu: rozlíšenie amplitúdy
- 1 mV
- Generátor signálu: rozlíšenie offsetu
- 1 mV
- Generátor signálu: rozlíšenie pracovného cyklu
- 0,1
- Generátor signálu: uložené vlastné vlnové priebehy
- 500 sád
