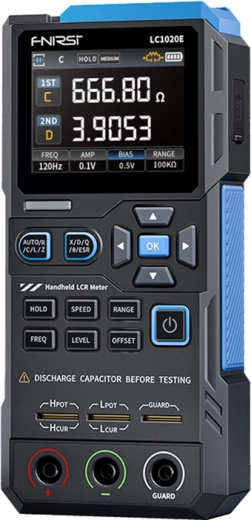

FNIRSI LC1020E je kompaktný ručný LCR merač na rýchle a presné meranie súčiastok. Ponúka automatické rozpoznanie R/C/L, široký rozsah testovacích frekvencií 100 Hz až 100 kHz, dvojité zobrazenie parametrov a praktické funkcie pre servis aj výrobu – porovnanie s toleranciou, triedenie a záznam dát. Vďaka nabíjaniu cez USB‑C, vstavanej batérii a automatickému vypnutiu je ideálny do laboratória aj do terénu.
Ručný LCR merač FNIRSI LC1020E vám uľahčí diagnostiku a kontrolu elektronických súčiastok. Prístroj automaticky rozpozná, či meriate rezistor, kondenzátor alebo induktor, a okamžite zvolí správny režim. Vďaka viacerým testovacím frekvenciám a nastaviteľnému skúšobnému napätiu získate stabilné a opakovateľné výsledky pri vývoji, servise aj kontrole kvality.
Hlavné prednosti:
- Automatické rozpoznanie komponentov (R/C/L) a režim AUTO pre rýchle meranie.
- 5 testovacích frekvencií (100 Hz až 100 kHz) pre presnejšiu analýzu rôznych typov súčiastok.
- Dvojitý odpočet – súčasné zobrazenie dvoch parametrov pre rýchlejšie vyhodnotenie.
- Nastaviteľná úroveň skúšobného napätia a vnútorná polarizácia (Bias) pre citlivé súčiastky.
- Kalibrácia naprázdno a nakrátko na zníženie vplyvu meracích vodičov.
- Porovnanie s menovitou hodnotou a toleranciou + režim triedenia pre výrobu a vstupnú kontrolu.
- Protokolovanie a štatistiky v reálnom čase pre efektívnu prácu s výsledkami.
- 2,8" farebný TFT displej s prehľadným rozhraním.
- Nabíjanie cez USB‑C a automatické vypnutie pre mobilné použitie.
Obsah balenia:
- merač
- dátový kábel
- skratovacia doska
- Kelvinova testovacia svorka
- meracie vodiče (čierny + červený)
- používateľská príručka
Špecifikácie
- Výrobca
- FNIRSI
- Model
- LC1020E
- Testovacie frekvencie
- 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz
- Základná presnosť
- 0,3 %
- Displej
- 2,8-palcový TFT LCD displej
- Rozlíšenie displeja
- Hlavný parameter: 4,5 číslice | Sekundárny parameter: 4,5 číslice
- Merané parametre
- Hlavné parametre: AUTO / R / C / L / Z | Sekundárne parametre: X / D / Q / θ (fázový uhol) / ESR
- Merací rozsah
- Indukčnosť (L): 0–100 H | Kapacita (C): 0–100 mF | Odpor (R): 0–10 MΩ
- Vnútorná polarizácia (Bias)
- 0,0 V, 0,5 V
- Úroveň skúšobného napätia
- 0,1 V, 0,3 V, 0,6 V
- Kalibračné funkcie
- Kalibrácia otvoreného obvodu, kalibrácia nakrátko (Short)
- Funkcia porovnania
- Výpočet relatívnej chyby medzi nameranou a menovitou hodnotou (v %), filtrovanie výsledkov. Nastavenie menovitých hodnôt a tolerancie; rozsah tolerancie 0,1 % až 99,9 %.
- Funkcia protokolovania
- Kontrola splnenia nastavenej menovitej hodnoty a tolerancie; záznam počtu úspešných a neúspešných meraní.
- Konfigurácia meracieho terminálu
- Trojterminálová, päťterminálová
- Výstupná impedancia
- 100 Ω
- Komunikačné rozhranie
- USB typu C (virtuálny sériový port)
- Ďalšie nastavenia
- Nastavenie jazyka, jasu obrazovky a zvuku, automatické vypnutie, nastavenie kalibrácie, informácie o systéme
