FNIRSI SG-002 je kompaktný, profesionálny generátor na servis a uvádzanie do prevádzky, ktorý dokáže generovať napäťové signály až ±12 V aj prúdové slučky 0–24 mA (vrátane 4–20 mA). Podporuje aktívny aj pasívny režim, zapojenie 2/3/4 vodiče a vďaka prehľadnému displeju a enkodéru umožňuje rýchle aj veľmi presné nastavenie pri testovaní PLC, prevodníkov, ventilov a analógových vstupov.

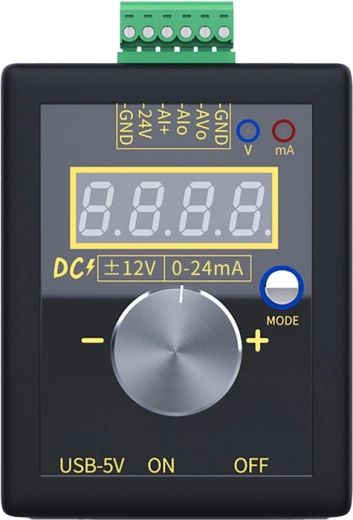

Prehľadné ovládanie a rýchle nastavenie hodnôt
Veľký otočný enkodér umožňuje hrubé aj jemné nastavenie napätia/prúdu, zatiaľ čo LED indikácia a tlačidlo režimu zjednodušujú prepínanie funkcií. Vďaka tomu nastavíte požadovanú hodnotu rýchlo, presne a bez zbytočných krokov.

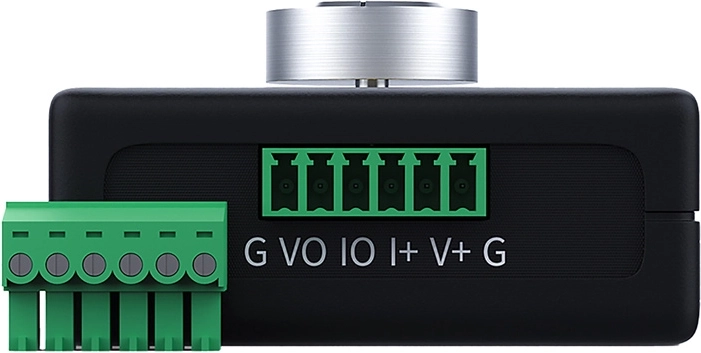

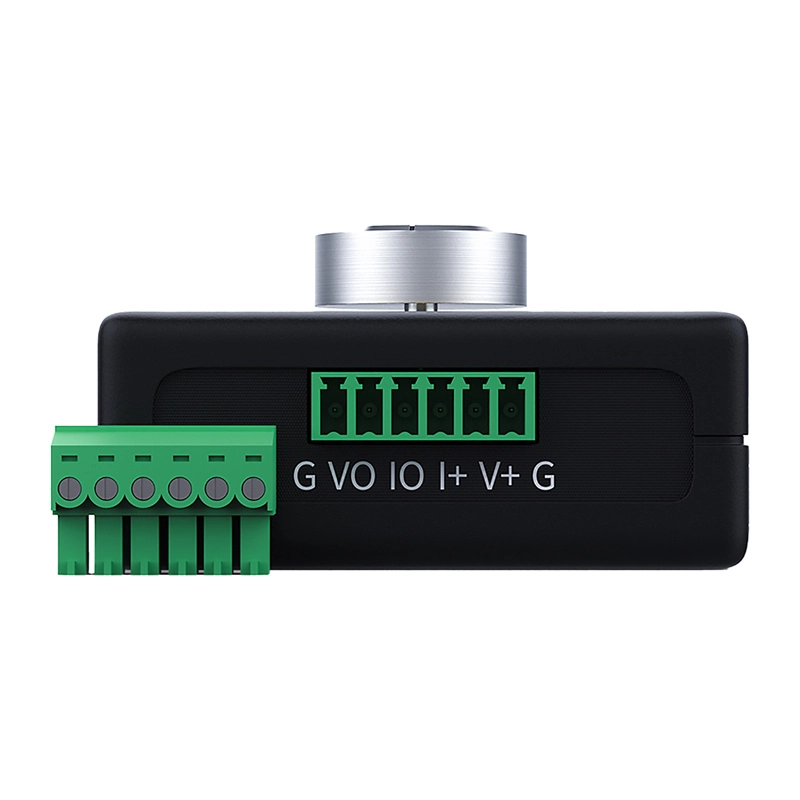

Bezpečné pripojenie pomocou odnímateľných svoriek
Odnímateľné skrutkové svorkovnice a jasne popísané kontakty uľahčujú zapojenie v aktívnom aj pasívnom režime a v inštaláciách 2/3/4 vodiče. Minimalizujú riziko chýb pri meraní a urýchľujú servis v rozvádzačoch, pri PLC aj prevodníkoch.

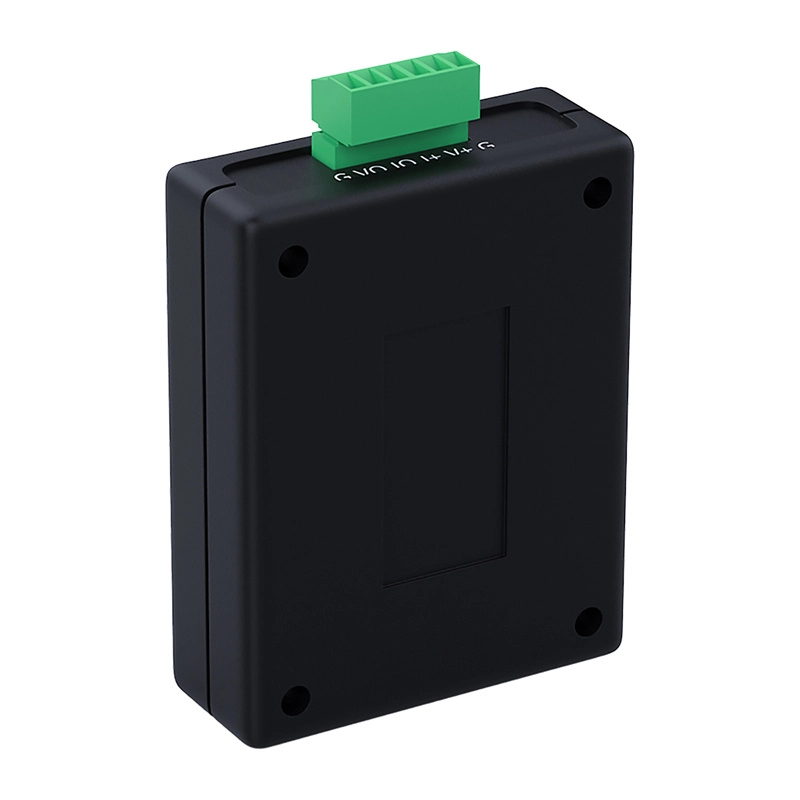

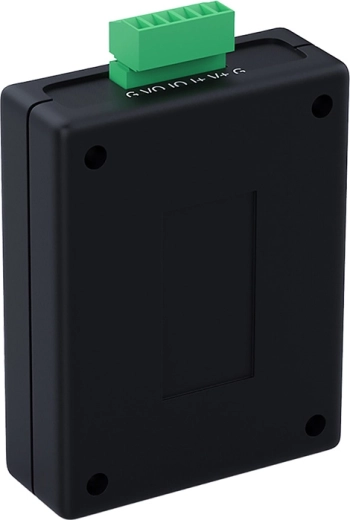

Kompaktné telo pre mobilný servis a prácu v teréne
Robustná kompaktná konštrukcia s montážnymi otvormi sa zmestí aj do stiesnených priestorov. FNIRSI SG-002 je vďaka rozmerom 89 × 69 × 28 mm ideálny na mobilnú diagnostiku a uvádzanie automatizačných systémov do prevádzky.
Multifunkčný generátor signálu FNIRSI SG-002 je navrhnutý na reálne priemyselné použitie – od rýchlej diagnostiky v rozvádzači až po laboratórne kalibrácie. Jedno zariadenie pokrýva najčastejšie analógové štandardy, takže jednoducho nasimulujete výstup senzora, overíte analógový vstup alebo nastavíte riadiacu slučku bez ďalších zdrojov a pomocných odporov.
Široká ponuka napäťových režimov (vrátane 0–10 V, 1–5 V, ±5 V a ďalších) spolu s presným prúdovým výstupom 0–24 mA robí zo SG-002 univerzálny nástroj pre automatizáciu, servis aj výučbu. Hrubé aj jemné ladenie rotačným enkodérom zrýchli prácu a po kalibrácii dosiahnete vysokú presnosť.
Hlavné výhody:
- Napätie aj prúd v jednom – testovanie väčšiny analógových zariadení jedným prístrojom
- Aktívny/pasívny výstup pre maximálnu kompatibilitu s priemyselnými vstupmi
- Stabilných 0–24 mA vrátane štandardov 0–20 mA a 4–20 mA, záťaž až 500 Ω
- Pamäť nastavení a rýchle spúšťacie body pre opakované testy
- 3 spôsoby napájania – DC 15–30 V, micro USB 5 V alebo vstavaná batéria
Špecifikácia
- Výrobca
- FNIRSI
- Model
- SG-002
- Typ zariadenia
- Multifunkčný generátor napäťových a prúdových signálov
- Rozsah napäťového výstupu
- ±12 V (multimód)
- Dostupné napäťové režimy
- ±12 V, ±5 V, 0–10 V, 2–10 V, 0–5 V, 1–5 V, 0–3,3 V, 0–2,5 V, 0–1 V, −10–0 V
- Rozsah prúdového výstupu
- 0–24 mA
- Prúdové štandardy
- 0–20 mA, 4–20 mA, 0–24 mA
- Presnosť napätia po kalibrácii
- ±0,05 V
- Presnosť prúdu po kalibrácii
- ±0,05 mA
- Maximálny záťažový odpor (prúd)
- ≤ 500 Ω
- Typ prúdového výstupu
- Aktívny a pasívny
- Podporované konfigurácie zapojenia
- 2-, 3- a 4-vodičové
- Nastavenie hodnoty
- Hrubé a jemné (rotačný enkodér)
- Rozlíšenie nastavenia
- Hrubé nastavenie: 0,1–5 V / mA
Jemné nastavenie: 0,01–0,5 V / mA - Enkodér
- 30 impulzov na otáčku
- Displej
- 4-miestny LED displej s vysokým jasom
- Nastavenie jasu displeja
- 8 úrovní
- Režimy zobrazenia
- Skutočná hodnota, percento, špeciálne režimy
- Pamäť nastavení
- Áno (automatické obnovenie po reštarte)
- Rýchle spúšťacie body
- Áno, programovateľné
- Externé napájanie
- DC 15–30 V
- Napájanie USB
- micro USB 5 V
- Napájanie z batérie
- Vstavaná lítiová batéria 3,7 V / 1100 mAh
- Prevádzka počas nabíjania
- Áno
- Signálové konektory
- Odnímateľné svorkovnice
- Rozmery
- 89 × 69 × 28 mm
- Použitie
- Priemyselná automatizácia, PLC, servis, kalibrácia, laboratóriá, vzdelávanie
