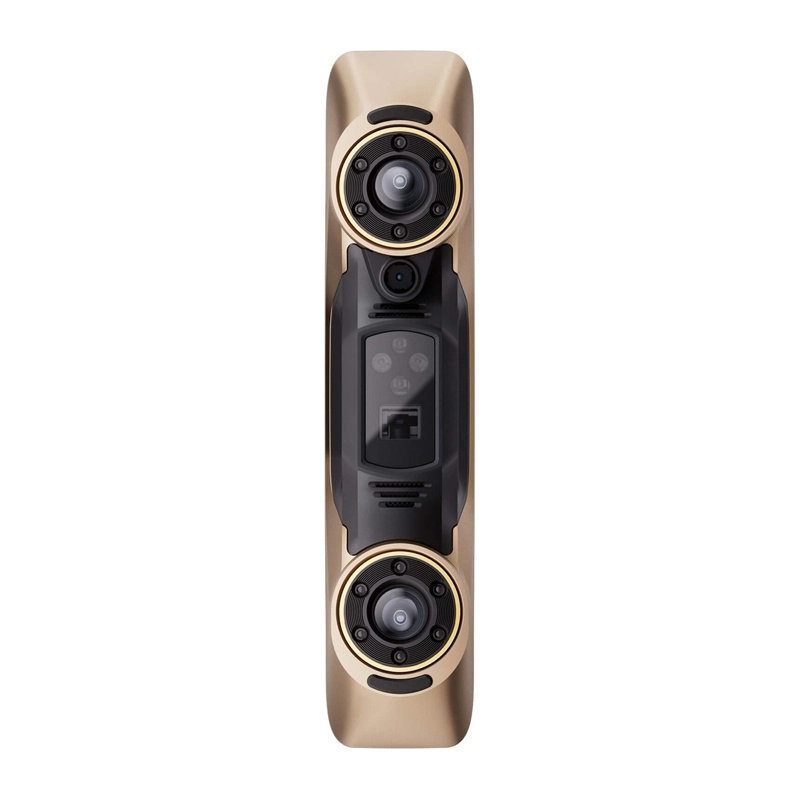

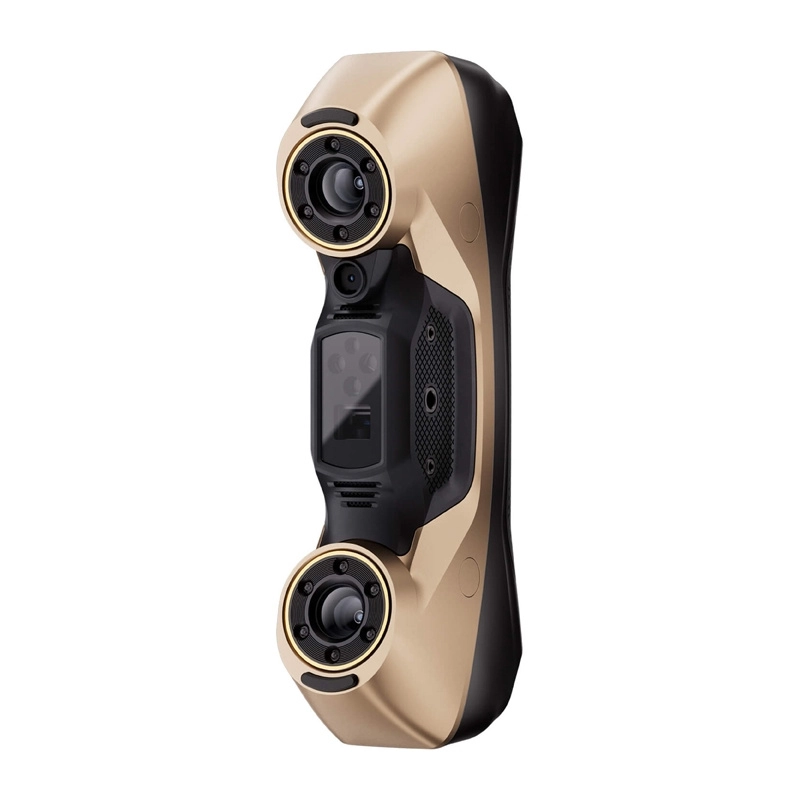

Revopoint MetroY Ultra (CMM Edition) je pokročilý priemyselný 3D skener, ktorý kombinuje modré svetlo, viacriadkový laser a štruktúrované svetlo na rýchle a mimoriadne presné snímanie – s presnosťou až 0,015 mm, rýchlosťou až 90 FPS a prenosom dát v reálnom čase cez Wi‑Fi 6. Vďaka softvéru Revo Metro a Revo Measure získate kompletný workflow od skenovania po metrologické merania a kontrolu kvality.
Priemyselná presnosť a vysoká hustota dát
Kombinácia modrého svetla, viacriadkového laseru a štruktúrovaného svetla umožňuje veľmi presné snímanie s presnosťou až 0,015 mm a jemným rozostupom bodov až 0,05 mm – ideálne na kontrolu rozmerov aj detailnú digitalizáciu dielov.
Rýchle skenovanie v náročných podmienkach
Skenujte rýchlosťou až 90 FPS a zachytávajte milióny bodov za sekundu. Režim viacriadkového laseru umožňuje prácu aj pri osvetlení až 100 000 luxov, takže skener obstojí aj v priemyselnom prostredí a pri práci mimo laboratória.

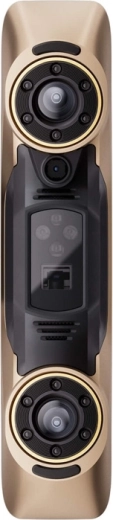

CMM Edition: overenie presnosti a metrologické merania
Edícia CMM pridáva funkcie na overovanie presnosti pomocou guľôčkovej dosky a nadväzné merania, analýzy a reporty v softvéri Revo Measure (algoritmy certifikované PTB). Vhodné na profesionálnu kontrolu kvality a dokumentáciu výsledkov.

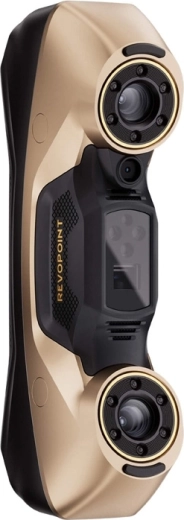

Revopoint MetroY Ultra CMM Edition je navrhnutý pre situácie, kde rozhodujú presné dáta: reverzné inžinierstvo, rýchle prototypovanie, výroba aj profesionálna kontrola kvality. Skener zvláda snímanie aj v zložitejších svetelných podmienkach (až do 100 000 luxov) a vďaka vysokej hustote bodov vytvára detailné 3D modely rýchlo a konzistentne.
Edícia CMM rozširuje zariadenie o metrologické funkcie – umožňuje rýchle overenie presnosti priamo na pracovisku pomocou guľôčkovej kalibračnej dosky a následné plynulé nadviazanie na meranie v prostredí Revo Measure (algoritmy certifikované PTB). Bezdrôtová prevádzka cez Wi‑Fi 6 navyše uľahčuje prácu v tíme aj vo výrobe.
Hlavné výhody:
- Presnosť jednotlivého snímku až 0,015 mm a objemová presnosť 0,015 mm + 0,04 mm × L (m)
- Rýchle skenovanie až 90 FPS a až 3 000 000 bodov/s (laser), až 7 000 000 bodov/s (štruktúrované svetlo)
- 5 režimov skenovania pre rýchlosť, detail aj hlboké otvory + full‑field štruktúrované svetlo
- Wi‑Fi 6 na prenos dát v reálnom čase a pohodlnú spoluprácu
- Bohaté príslušenstvo vrátane otočného stola, kalibračných dosiek a 1‑ročnej licencie Revo Measure
Špecifikácie
- Výrobca
- Revopoint
- Model
- MetroY Ultra
- Presnosť jedného snímku (variant)
- až 0,01 mm
- Presnosť jedného snímku
- až 0,015 mm
- Objemová presnosť
- 0,015 mm + 0,04 mm × L (m), kde L je dĺžka objektu
- Vzdialenosť medzi bodmi
- až 0,05 mm
- Pracovná vzdialenosť
- 200–400 mm
- Plocha jedného skenu pri minimálnej vzdialenosti
- 152 × 138 mm pri 200 mm
- Plocha jedného skenu pri maximálnej vzdialenosti
- 332 × 276 mm pri 400 mm
- Minimálny objem skenovania
- 10 × 10 × 10 mm
- Maximálny objem skenovania
- 2 × 2 × 2 m
- Rýchlosť skenovania
- GPU NVIDIA: až 90 snímok za sekundu
CPU: až 60 snímok za sekundu - Rýchlosť snímania bodov
- Viacriadkové skenovanie: 3 000 000 bodov/s
Skenovanie štruktúrovaným svetlom: 7 000 000 bodov/s - Rozlíšenie RGB kamery
- 2 MP
- Procesor
- 4‑jadrový ARM, 2,0 GHz
- Skenovanie vonku
- Áno (režim viacriadkového laseru umožňuje prevádzku v svetelných podmienkach až do 100 000 luxov)
- 3D svetelný zdroj
- 34 modrých krížových čiar
15 modrých rovnobežných čiar
1 modrá čiara pre hlboké otvory
62‑riadkové modré štruktúrované svetlo s plným poľom - Osvetlenie
- 12 modrých LED diód
- Hmotnosť skenera
- 450 g
- Rozmery (D × Š × V)
- 211 × 94 × 47 mm
