Shelly Dimmer 0/1–10 V PM Gen4 je inteligentný stmievač pre zariadenia so štandardom 0–10 V a 1–10 V (LED osvetlenie, motory, ventily), ktorý ponúka plynulé stmievanie, meranie spotreby a pohodlné ovládanie cez aplikáciu aj klasický vypínač. Vďaka podpore Wi‑Fi, Zigbee, Bluetooth a Matter ho jednoducho začleníte do modernej inteligentnej domácnosti a inštaláciou za existujúci vypínač zachováte vzhľad interiéru.

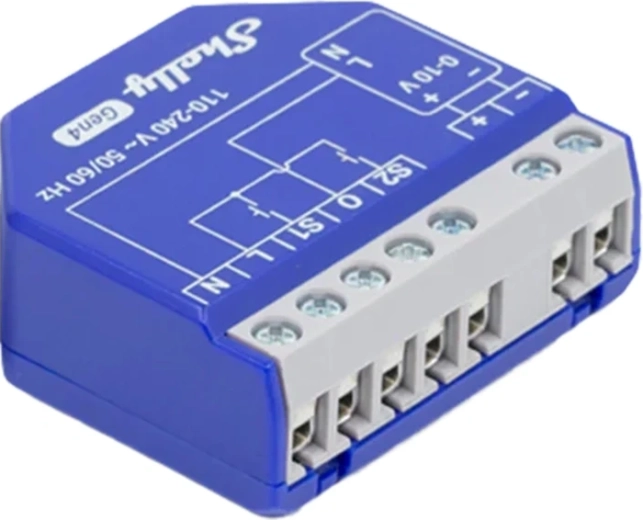

Kompaktný modul na montáž za vypínač
Kompaktné vyhotovenie uľahčuje inštaláciu do inštalačnej krabice – získate inteligentné ovládanie bez výmeny existujúcich vypínačov a bez zmeny dizajnu miestnosti.

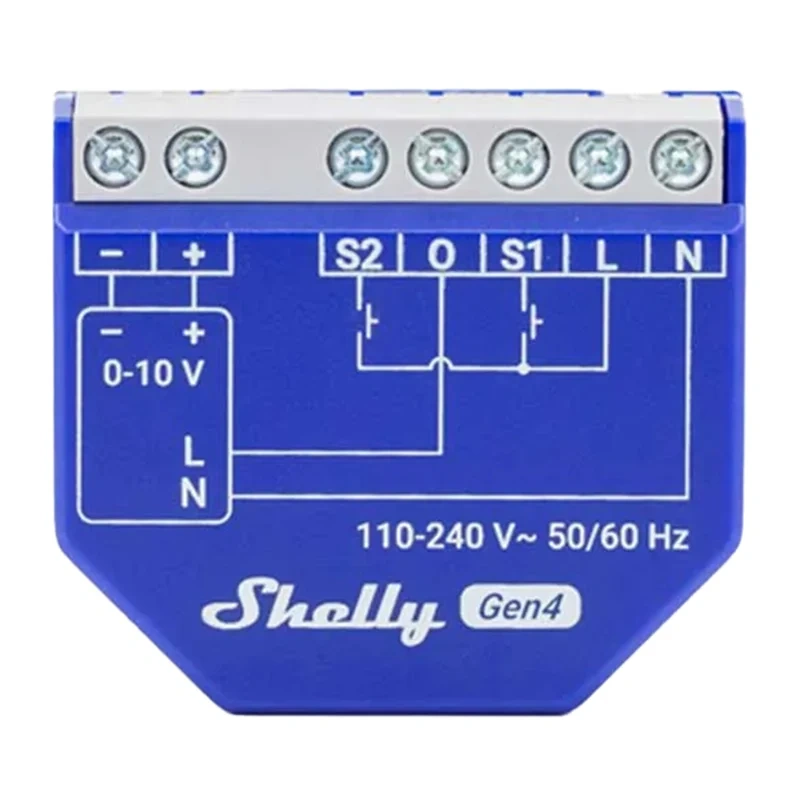

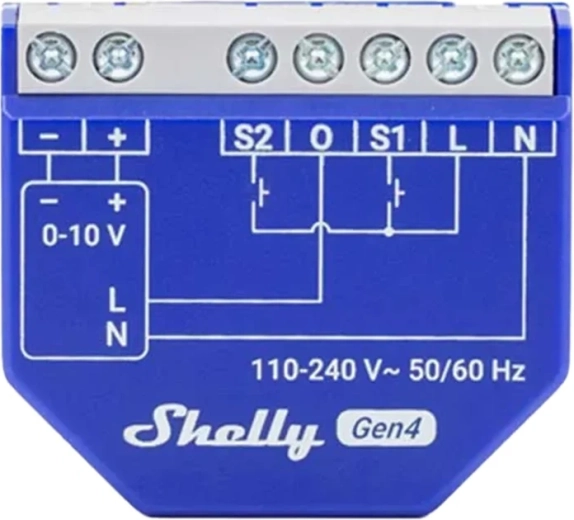

Presné riadenie 0–10 V / 1–10 V a jednoduché zapojenie
Prehľadné svorky a schéma zapojenia pomáhajú pri inštalácii. Stmievač je určený pre zariadenia s riadiacim vstupom 0–10 V / 1–10 V a podporuje aj vstupy S1/S2 na ovládanie tlačidlami.

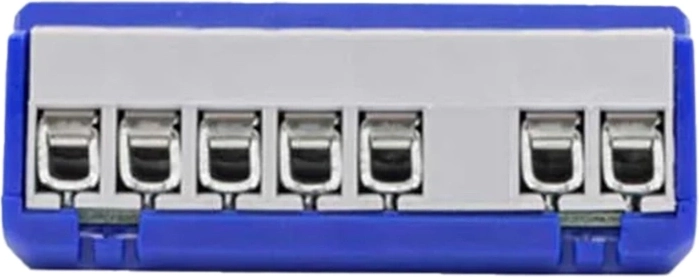

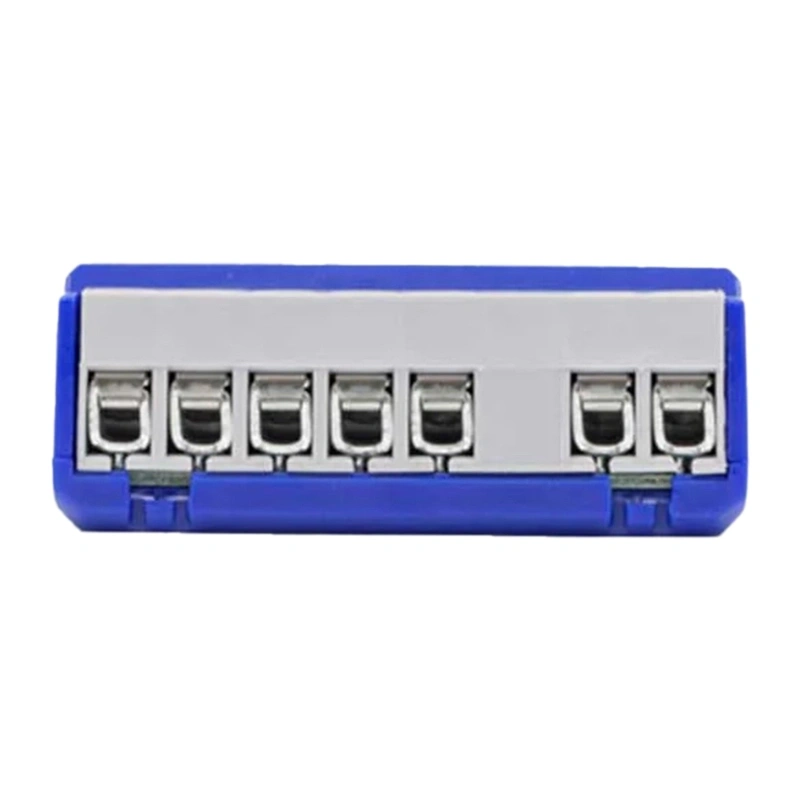

Spoľahlivé svorky na bezpečné pripojenie vodičov
Robustná svorkovnica umožňuje pevné a prehľadné pripojenie vodičov, čo prispieva k bezpečnej prevádzke a stabilnému kontaktu v inštalácii.
Shelly Dimmer 0/1–10 V PM Gen4 je univerzálne riešenie na modernizáciu riadenia osvetlenia a ďalších zariadení so vstupom 0/1–10 V. Montáž do inštalačnej krabice (napr. za vypínač alebo do stropnej konštrukcie) umožní zachovať existujúce ovládanie a zároveň pridať funkcie inteligentnej automatizácie.
Zariadenie vám dá do rúk presnú kontrolu nad atmosférou v miestnosti – nastavíte minimálny a maximálny jas, rýchlosť prechodov aj úroveň jasu po zapnutí. Praktický nočný režim automaticky stlmí svetlo vo zvolených hodinách, takže sa hodí do spálne, detskej izby alebo na chodbu.
Prepojenie so svetom inteligentnej domácnosti je jednoduché vďaka multiprotokolovej komunikácii a širokej kompatibilite. Stmievač podporuje scenáre a automatizácie (časovače, východ/západ slnka, skripty) a zároveň priebežne meria napätie, prúd aj spotrebu pripojenej záťaže pre lepší prehľad a optimalizáciu nákladov.
- Inštalácia bez zásahu do vzhľadu – montáž za vypínač
- 0–10 V / 1–10 V pre LED, motory a ventily
- Meranie spotreby a prehľad v reálnom čase
- Wi‑Fi + Zigbee + Bluetooth + Matter pre jednoduchú integráciu
- Automatizácie (plány, scenáre, skripty, MQTT, Webhooky)
Špecifikácie
- Výrobca
- Shelly
- Model
- Dimmer 0/1–10 V PM Gen4
- Rozmery (V × Š × H)
- 38,5 × 43,5 × 17 mm
- Hmotnosť
- 28,5 g
- Maximálny uťahovací moment pre skrutkové svorky
- 0,4 Nm
- Prierez vodiča
- 0,2–2,5 mm² (jednožilové, viacžilové a vodiče s koncovkami)
- Dĺžka odizolovaného vodiča
- 5–6 mm
- Inštalácia
- V rozvodnej krabici, za nástenným vypínačom alebo v stropnej konštrukcii
- Materiál puzdra
- Plast
- Farba puzdra
- Puzdro: Pantone 2736C (modrá); Potlač: biela
- Farba konektora
- Sivá
- Prevádzková teplota
- -20 °C až 40 °C
- Vlhkosť
- 30 % až 70 % relatívnej vlhkosti
- Maximálna prevádzková nadmorská výška
- 2000 m n. m.
- Napájanie
- 110–240 V AC, 50/60 Hz
- Príkon
- < 1,5 W
- Typ riadenia napätia 0–10 V / 1–10 V
- Zdroje prúdu (Current Sourcing); Odbery prúdu (Current Sinking)
- Externá ochrana
- 16 A, vypínacia charakteristika B alebo C, vypínacia schopnosť 6 kA, trieda obmedzenia energie 3
- Maximálne spínacie napätie
- 240 V AC
- Maximálny spínací prúd
- 13 A
- Maximálny riadiaci prúd
- 35 mA
- Voltmeter (AC)
- 110–240 V
- Presnosť merania napätia
- ±10 %
- Ampermeter (AC)
- 50 mA–16 A
- Presnosť merania prúdu
- ±10 %
- Ukladanie nameraných dát
- Nie
- Vnútorný teplotný snímač
- Áno
- Wi‑Fi protokol
- 802.11 b/g/n/ax
- Wi‑Fi RF pásmo
- 2401–2483 MHz
- Wi‑Fi max. vysielací výkon
- < 20 dBm
- Wi‑Fi dosah
- Až 30 m v interiéri a až 50 m v exteriéri (podľa podmienok)
- Bluetooth protokol
- 5.0
- Bluetooth RF pásmo
- 2402–2480 MHz
- Bluetooth max. vysielací výkon
- < 4 dBm
- Bluetooth dosah
- Až 10 m v interiéri a až 30 m v exteriéri (podľa podmienok)
- Zigbee protokol
- 802.15.4
- Funkcia opakovača Zigbee
- Áno
- Zigbee RF pásmo
- 2405–2480 MHz
- Zigbee max. vysielací výkon
- < 20 dBm
- Zigbee dosah
- Až 100 m v interiéri a až 300 m v exteriéri (podľa podmienok)
- Procesor (CPU)
- ESP32-C6
- Taktovacia frekvencia
- 80 MHz
- Flash pamäť
- 8 MB
- Časové plány
- 20
- Webhooky (URL akcie)
- 20 (až 5 URL adries na jeden webhook)
- Podpora skriptov
- Áno
- MQTT
- Áno
- Pokročilé časové plány
- Áno
- KVS (úložisko kľúč-hodnota)
- Áno
