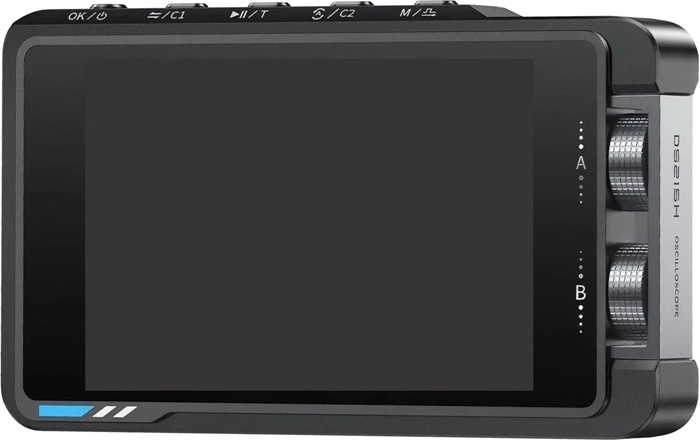

FNIRSI DS215H je kompaktný prístroj, ktorý v jednom tele spája dvojkanálový digitálny osciloskop so šírkou pásma 50 MHz a generátor funkcií. Ponúka rýchle vzorkovanie až 250 MSa/s, prehľadný 3,5" IPS displej, bezpečnú prevádzku so špičkovým vstupným napätím až ±400 V a praktické napájanie cez USB‑C – ideálne na servis, diagnostiku, vývoj aj prácu v teréne.
Práca s elektronikou vyžaduje spoľahlivé meracie vybavenie – FNIRSI DS215H kombinuje osciloskop a funkčný generátor do jedného prenosného zariadenia. Vďaka architektúre založenej na FPGA/MCU/ADC poskytuje stabilný výkon, presné meranie a komfortnú obsluhu v dielni aj mimo nej.
Osciloskop ponúka analógovú šírku pásma 50 MHz a vzorkovanie v reálnom čase až 250 MSa/s na detailnú analýzu priebehov. Nechýba voľba väzby AC/DC, spúšťanie na nábežnú/klesajúcu hranu a praktické meracie štatistiky (napr. frekvencia, Vpp, RMS či šírka impulzu). Pre vyššiu bezpečnosť pri meraní podporuje špičkové napätie až ±400 V a nastavenie faktora sondy 1×/10×.
Generátor funkcií rozširuje možnosti pri testovaní a návrhu obvodov – podporuje 13 typov priebehov, frekvenčný rozsah 0–50 kHz (krok 1 Hz), nastaviteľnú amplitúdu aj pracovný cyklus. Prehľadný 3,5" farebný IPS displej (480 × 320) s nastaviteľným jasom a ovládanie pomocou otočného gombíka a tlačidiel umožňujú rýchle zmeny nastavení. Vstavaná Li‑ion batéria 1500 mAh poskytne až 4 hodiny prevádzky a nabíjanie prebieha cez USB‑C (5 V/1 A).
Súčasť balenia:
- osciloskop FNIRSI DS215H
- osciloskopická sonda
- merací kábel s krokosvorkami
- kábel USB‑C
- adaptér BNC
- návod na použitie
Špecifikácia
- Výrobca
- FNIRSI
- Model
- DS215H
- Displej
- 3,5” farebný IPS
- Rozlíšenie displeja
- 480 × 320 px
- Podsvietenie
- Nastaviteľný jas
- Napájanie
- USB Type‑C (5 V / 1 A)
- Batéria
- 1500 mAh (Li‑ion)
- Výdrž na batériu
- až 4 hodiny (podľa použitia)
- Jazyky menu
- čínština, angličtina, nemčina, portugalčina, japončina, španielčina, kórejčina, ruština
- Rozmery
- cca 66 × 110 × 19,5 mm
- Hmotnosť
- cca 138 g
- Typ prístroja
- Prenosný digitálny osciloskop + generátor funkcií
- Počet kanálov osciloskopu
- 2 (dvojkanálový)
- Šírka pásma
- 50 MHz
- Vzorkovacia frekvencia (reálny čas)
- až 250 MSa/s
- Úložisko dát
- 14 M
- Rozsah časovej základne
- 20 ns/div – 20 s/div
- Vertikálna citlivosť
- 10 mV/div – 10 V/div
- Vertikálne rozlíšenie
- 8 bitov
- Vstupná impedancia
- 1 MΩ
- Režim zobrazenia signálu
- Posun
- Meracie údaje
- pomer zapnutia, frekvencia, Vpp, max., min., priemer, RMS, prúd, pomer zapnutia, šírka impulzu
- Faktor útlmu sondy
- 1× / 10×
- Vstupná väzba
- AC / DC
- Typ spúšťania
- nábežná / klesajúca hrana
- Režim spúšťania
- Auto / Normálny / Jednorazový
- Rozsah úrovne spúšťania
- 8 dielikov (kladných aj záporných)
- Špičkové vstupné napätie
- ±400 V
- Generátor – výstupný priebeh
- podporuje viac výstupných priebehov (13 typov)
- Generátor – frekvenčný rozsah
- 0–50 kHz
- Generátor – krok nastavenia frekvencie
- 1 Hz
- Generátor – strieda (obdĺžnik)
- 0–100 %
- Generátor – amplitúda
- 0,1 V–3,0 V
